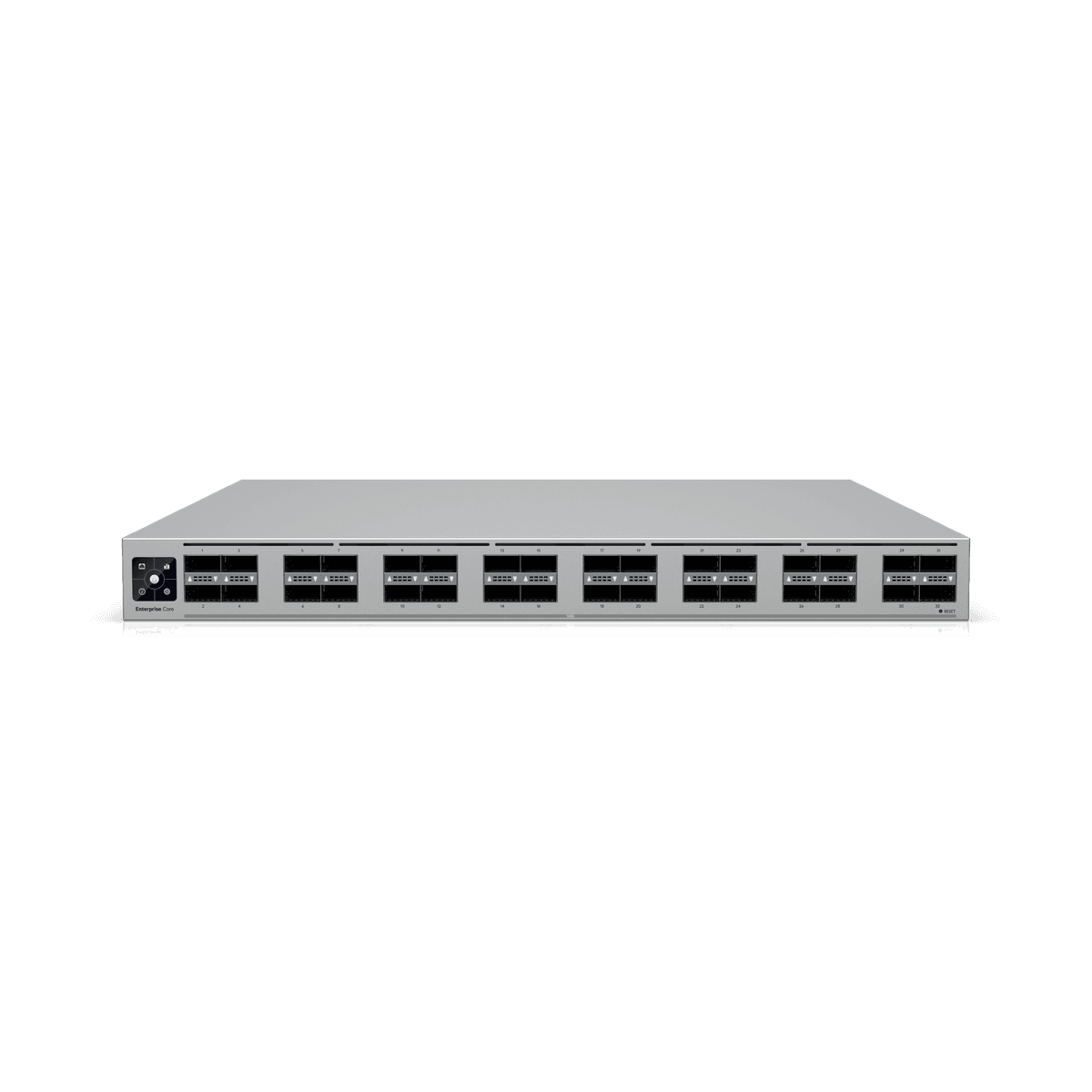

Ubiquiti Enterprise Campus Switch Core (ECS-Core)
Сетевой коммутатор. Сетевые интерфейсы: 1 × 1 GbE RJ45; 32 × 100G QSFP28. Коммутационная способность — 6.4 Тбит/с; Неблокируемая пропускная способность — 3.2 Тбит/с. Максимальная потребляемая мощность — 360 Вт.
Цена и наличиеПо запросуУточните цену и наличие у менеджера.
Комплектование проектаДокументы для юрлицТехнические характеристики производителя
Описание
Сетевой коммутатор. Предназначен для объединения проводных устройств в сеть.
Сетевые интерфейсы: 1 × 1 GbE RJ45; 32 × 100G QSFP28.
Коммутационная способность — 6.4 Тбит/с; Неблокируемая пропускная способность — 3.2 Тбит/с.
Максимальная потребляемая мощность — 360 Вт.
Габариты — 442.4 x 43.7 x 480 мм.
Поддерживаемые функции: агрегация каналов LACP, STP и RSTP, изоляция портов, зеркалирование портов.
Характеристики
Общие сведения
| Габариты | 442.4 x 43.7 x 480 mm (17.4 x 1.7 x 18.9") |
|---|---|
| Конфигурация портов | |
| 1 GbE RJ45 | 1 (1G/100M/10M)Порт управления OOB |
| 100G QSFP28 | 32 (100G/40G)Прорывные кабели не поддерживаются |
| Консоль | 1 |
| Резервирование | Многошассивая агрегация ссылок (MC-LAG) (2) Горячее своппинга (5) Горячие своп-фанаты |
| Уровень 3 | Да |
| Форм-фактор | Рак-Маунт (1U, полная глубина)Требуется 4-штабная стойка или центральная кронштейн или консольная полка на 2-штабных стойках для оптимальной поддержки |
| Etherlighting™ | Да |
Производительность
| Коммутационная ёмкость | 6.4 Тбит/с |
|---|---|
| Общая неблокируемая пропускная способность | 3.2 Тбит/с |
| Скорость пересылки пакетов | 2.8 Bpps |
| Поддерживаемые VLAN | 1,000 |
| Размер таблицы MAC-адресов | 128,000 |
| Статические маршруты IPv4 | 256 |
| Размер буфера пакетов | 24 MB |
| Списки контроля доступа | |
| IPv4 | 512 |
| MAC | 512 |
Функции уровня 3
| Сервер DHCP (локальные сети) | Да |
|---|---|
| Ретрансляция DHCP | Да |
| Маршрутизация между VLAN (локальные сети) | Да |
| Статическая маршрутизация (локальные сети) | Да |
Функции уровня 2
| Агрегация портов LACP | Да |
|---|---|
| MC-LAG | ДаMC-LAG требует сопряжения с другим Enterprise Campus Core |
| STP & RSTP | Да |
| Расширенные настройки IGMP (Querier, Fast Leave, порт маршрутизатора) | Да |
| IGMP Snooping | Да |
| Списки доступа по MAC и изоляция устройств | Да |
| Контроль и защита DHCP | Да |
| Ограничение исходящей скорости | Да |
| Управление потоком | Да |
| Блокировка MAC-адресов | Да |
| Списки доступа по IP и изоляция сетей | Да |
| Ограничение портов по MAC-адресам | Да |
| Изоляция портов | Да |
| Зеркалирование портов | Да |
| Кадры Jumbo | Да |
| LLDP-MED | Да |
| VLAN для голосового трафика | Да |
| Защита от петель | Да |
Аппаратные характеристики
| Максимальная потребляемая мощность | 360W |
|---|---|
| Способ питания | (2) Универсальный вход, 100-240 В переменный ток, 50/60 Гц |
| Способ подключения питания | (2) Ввод переменного тока, модули мощности с горячей заменой |
| Блок питания | (2) Модели питания AC/DC 550W с горячей сменой |
| Поддерживаемый диапазон напряжения | 100–240V AC |
| Управление | Ethernet AR Серийная консоль |
| Тепловыделение | 1,228 BTU/ч |
| Масса | Без монтажных скобок: 9.7 кг (21.4 фунта) С крепежными скобками: 9.8 кг (21.6 фунта) |
| Материал корпуса | Сталь SGCC |
| Материал крепления | Сталь SGCC |
| Поддерживаемая глубина стойки | 482.6 мм (19) четырехштабные стойки Глубины постов от 650 до 1,000 мм (25.6-39.4) |
| ЖК-дисплей | 1.3 сенсорный экран |
| Способ охлаждения вентиляторами | (5) Модули вентиляторов с горячей сменой |
| Защита от электростатических разрядов | Воздух: ± 12КВ; контакт: ± 8КВ |
| Рабочая температура окружающей среды | -5 to 40° C (23 to 104° F) |
| Рабочая влажность окружающей среды | От 10 до 90% неконденсации |
| Etherlighting™ | |
| QSFP28 | Да |
| Светодиодные индикаторы | |
| Ethernet | Да |
| PSU | Да |
| Вентилятор | Да |
| Соответствие требованиям NDAA | Да |
| Сертификация | CE, FCC, IC |
Программное обеспечение
| Требования к приложению | |
|---|---|
| UniFi Network | Версия 10.6.101 и более поздняя |
