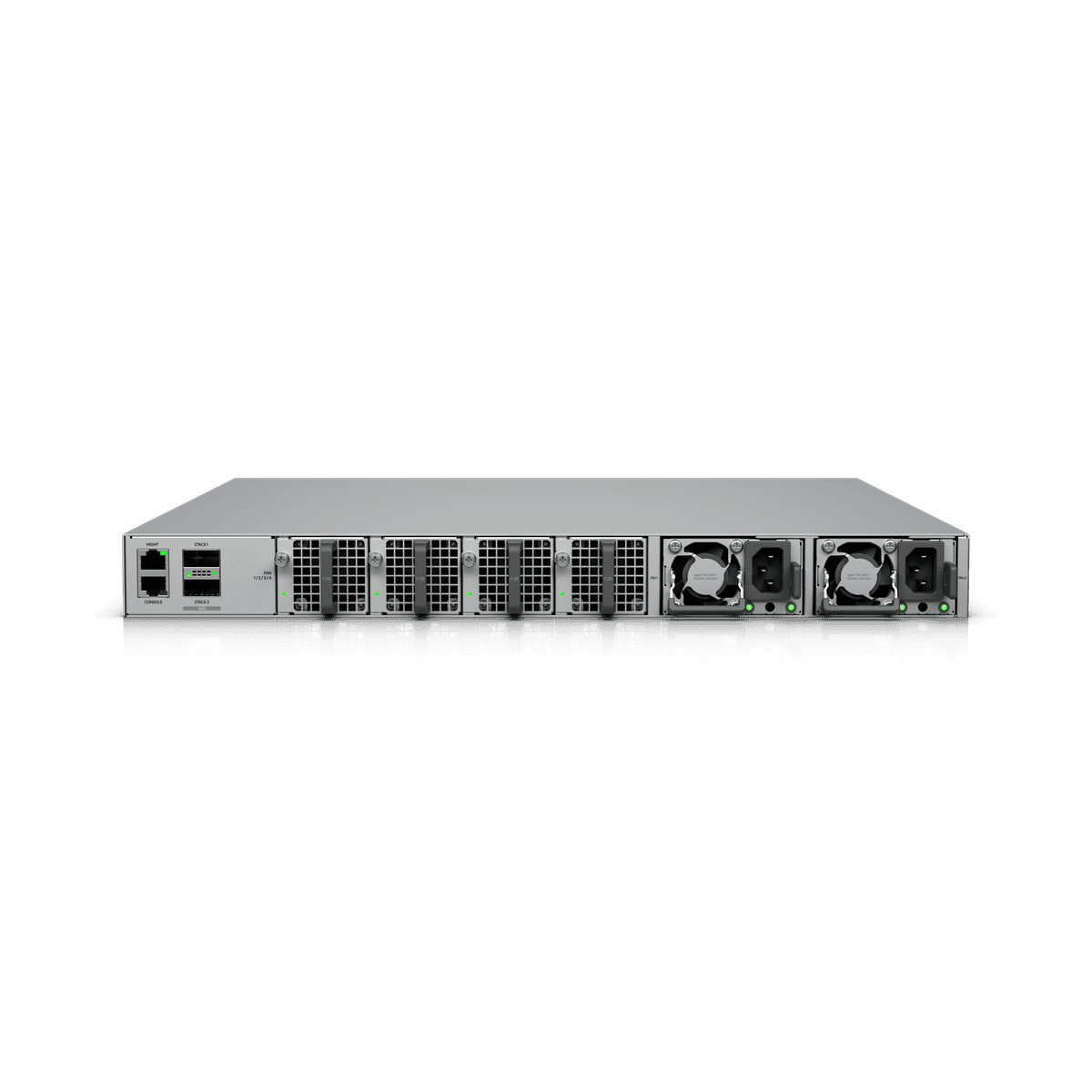

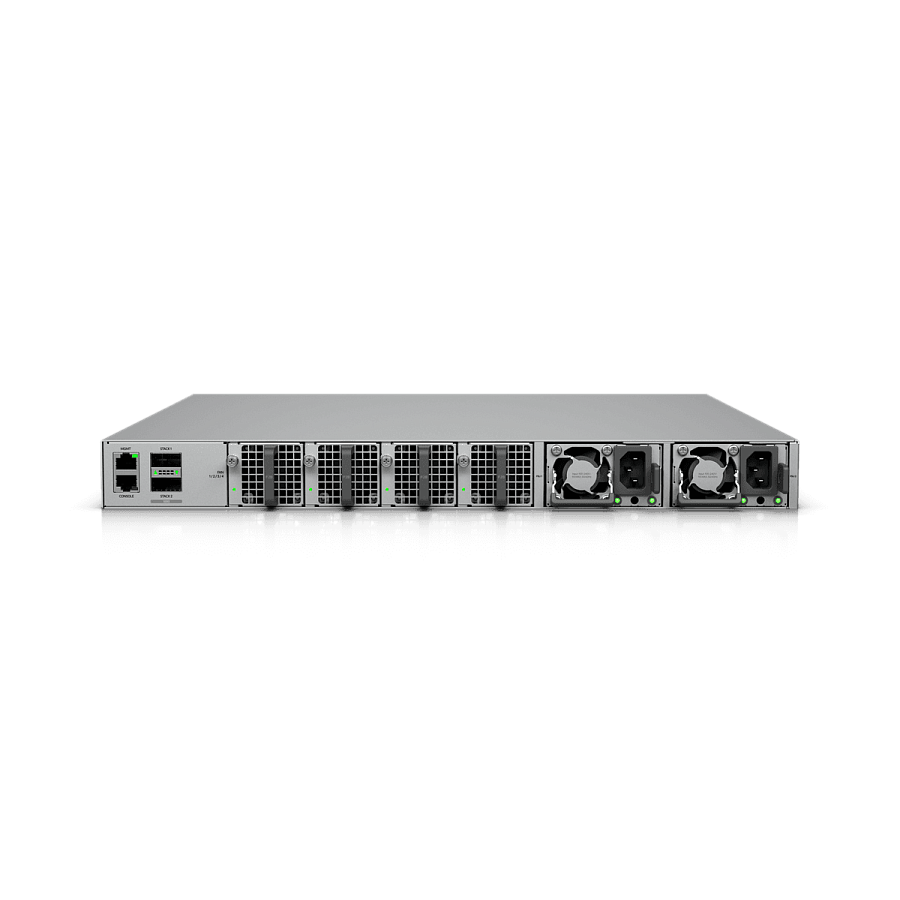

Ubiquiti Switch Enterprise Campus 24S PoE (ECS-24S-PoE)
Корпоративный коммутатор с 24 портами уровня 3, Etherlighting™, PoE+++ и поддержкой стекирования, с высокоскоростными соединениями 10 GbE RJ45 и 25G SFP28 для отказоустойчивых сетей.
Цена и наличиеПо запросуУточните цену и наличие у менеджера.
Комплектование проектаДокументы для юрлицТехнические характеристики производителя
Описание
Сетевой коммутатор. Предназначен для объединения проводных устройств в сеть.
Сетевые интерфейсы: 1 × 1 GbE RJ45; 8 × 2.5 GbE RJ45; 16 × 10 GbE RJ45; 4 × 25G SFP28; 2 × 100G QSFP28.
Коммутационная способность — 460 Гбит/с; Неблокируемая пропускная способность — 230 Гбит/с.
Габариты — 442.4 x 44 x 496 мм.
Поддерживаемые функции: агрегация каналов LACP, STP и RSTP, изоляция портов, зеркалирование портов, контроль доступа 802.1X.
Характеристики
Общие сведения
| Габариты | 442.4 x 44 x 496 mm (17.4 x 1.7 x 19.5") |
|---|---|
| Конфигурация портов | |
| 1 GbE RJ45 | 1 (1G/100M/10M)Порт управления OOB |
| 2.5 GbE RJ45 | 8 (Все PoE+++) (2.5G/1G/100M/10M)10/100M полудуплекс не поддерживается |
| 10 GbE RJ45 | 16 (Все PoE+++) (10G/5G/2.5G/1G/100M/10M)10/100M полудуплекс не поддерживается |
| 25G SFP28 | 4 (25G/10G/1G) |
| 100G QSFP28 | 2 (100G)Только порт стекирования; не поддерживает подключение к вышестоящей сети. Разветвляющие кабели не поддерживаются |
| Консоль | 1 |
| Максимальная выходная мощность PoE | Вплоть до PoE+++802.3bt Тип 4, Класс 8 |
| Общий бюджет питания PoE | 100-240 В переменного тока Общий режим: 1,050 Вт с (2) модулями 600 Вт 100-240 В переменный режим: 450 Вт с (2) модулями 600 Вт 200-240 В переменного тока Общий режим: 2,250 Вт с (2) модулями 1,200 Вт 100-120 В переменного тока Общий режим: 1,850 Вт с (2) модулями 1,200 Вт 200-240 В переменный режим: 1,050 Вт с (2) модулями 1,200 Вт 100-120 В переменный режим: 850 Вт с (2) модулями 1,200 ВтМодули мощностью 1,200 Вт продаются отдельно |
| Резервирование | Объединение коммутаторов в стек (2) Горячее своппинга (4) Горячие своп-фанаты |
| Уровень 3 | Да |
| Форм-фактор | Рак-Маунт (1U, полная глубина)Требуется 4-штабная стойка или центральная кронштейн или консольная полка на 2-штабных стойках для оптимальной поддержки |
| Etherlighting™ | Да |
Производительность
| Коммутационная ёмкость | 460 Gbps |
|---|---|
| Общая неблокируемая пропускная способность | 230 Gbps |
| Скорость пересылки пакетов | 342 Mpps |
| Поддерживаемые VLAN | 1,000 |
| Размер таблицы MAC-адресов | 32,000 |
| Статические маршруты IPv4 | 512 |
| Размер буфера пакетов | 8 MB |
| Списки контроля доступа | |
| IPv4 | 256 |
| MAC | 256 |
Функции уровня 3
| Сервер DHCP (локальные сети) | Да |
|---|---|
| Ретрансляция DHCP | Да |
| Маршрутизация между VLAN (локальные сети) | Да |
| Статическая маршрутизация (локальные сети) | Да |
Функции уровня 2
| Агрегация портов LACP | Да |
|---|---|
| Стекирование | ДаДо 4 переключателей на стек и только переключатели с одинаковым количеством портов |
| Агрегация каналов между коммутаторами стека (LAG) | ДаСовокупная ссылка, охватывающая переключатели в стеке. До 8 портов на LAG |
| STP & RSTP | Да |
| Качество обслуживания (QoS, DSCP) | Да |
| Профили Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) | Да |
| Расширенные настройки IGMP (Querier, Fast Leave, порт маршрутизатора) | Да |
| IGMP Snooping | Да |
| Контроль доступа 802.1X | Да |
| Списки доступа по MAC и изоляция устройств | Да |
| Контроль и защита DHCP | Да |
| Ограничение исходящей скорости | Да |
| Управление потоком | Да |
| Защита от широковещательного шторма | Да |
| Ограничение многоадресного и широковещательного трафика | Да |
| Блокировка MAC-адресов | Да |
| Списки доступа по IP и изоляция сетей | Да |
| Ограничение портов по MAC-адресам | Да |
| Изоляция портов | Да |
| Зеркалирование портов | Да |
| Кадры Jumbo | Да |
| LLDP-MED | Да |
| VLAN для голосового трафика | Да |
| Защита от петель | Да |
| Переопределение виртуальной сети | Да |
Аппаратные характеристики
| Порты PoE | |
|---|---|
| PoE+++ | 24 |
| Максимальная мощность PoE на порт со стороны источника питания | |
| PoE | 15.4W |
| PoE+ | 30W |
| PoE++ | 60W |
| PoE+++ | 90W |
| Максимальная потребляемая мощность | 150 Вт (без учета PoE-выхода) 2,400 Вт (включая выход PoE) |
| Способ питания | (2) Универсальный вход, 100-240 В переменный ток, 50/60 Гц |
| Способ подключения питания | (2) Ввод переменного тока, модули мощности с горячей заменой |
| Блок питания | (2) Модели питания AC/DC 600W с горячей сменой |
| Поддерживаемый диапазон напряжения | 100–240V AC |
| Управление | Ethernet Порт управления OOB Серийная консоль AR |
| Тепловыделение | 512 BTU/hr (исключая выход PoE) |
| Масса | Без монтажных скобок: 9.2 кг (20.3 фунта) С крепежными скобками: 9.3 кг (20.5 фунта) |
| Материал корпуса | Сталь SGCC |
| Материал крепления | Сталь SGCC |
| Поддерживаемая глубина стойки | 482.6 мм (19) четырехштабные стойки Глубины постов от 650 до 1,000 мм (25.6-39.4) |
| ЖК-дисплей | 1.3 сенсорный экран |
| Способ охлаждения вентиляторами | (4) Модули вентиляторов с горячей сменойВентиляторные модули работают с резервированием 3 + 1 |
| Защита от электростатических разрядов | Воздух: ± 12кВ, контакт: ± 12кВ |
| Рабочая температура окружающей среды | -5 to 40° C (23 to 104° F) |
| Рабочая влажность окружающей среды | От 10 до 90% неконденсации |
| Etherlighting™ | |
| Ethernet | Да |
| SFP28 | Да |
| Светодиодные индикаторы | |
| Ethernet | Да |
| SFP28 | Да |
| Система | Да |
| Соответствие требованиям NDAA | Да |
| Сертификация | CE, FCC, IC |
Программное обеспечение
| Требования к приложению | |
|---|---|
| UniFi Network | Версия 10.6.101 и более поздняя |
